グラウンドアンカー工法　工事例集 平成13年4月　ＪＯＳシステム研究会 [事故例の部]
【　事故例 1　】	〜被圧地下水によるトラブルの場合〜

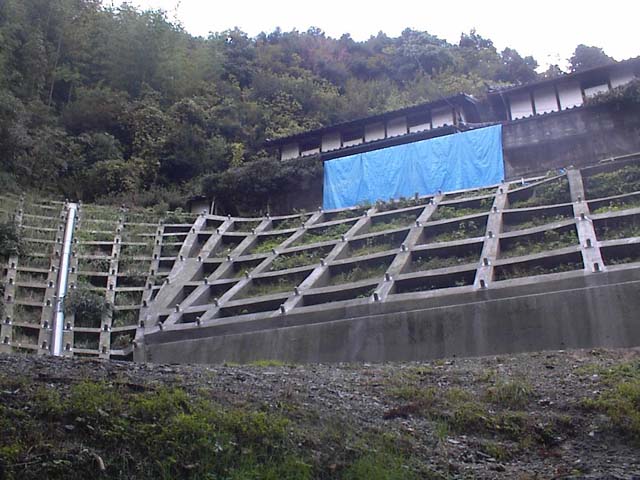

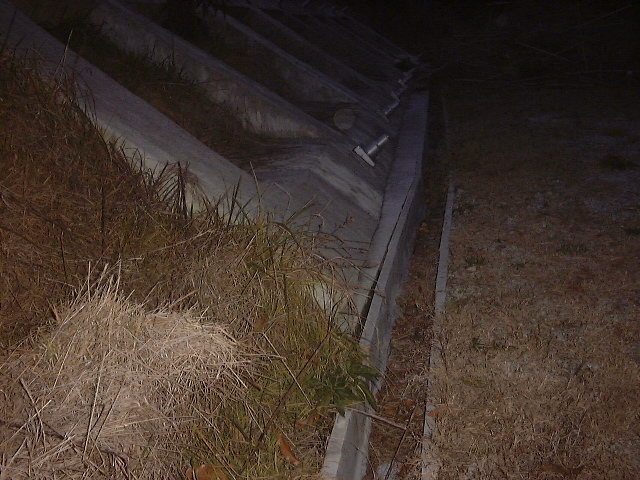

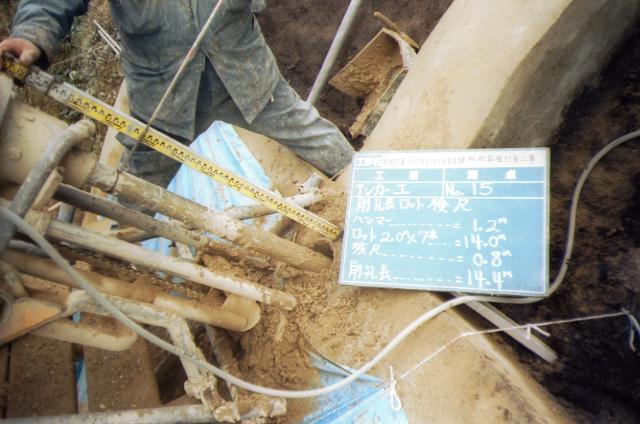

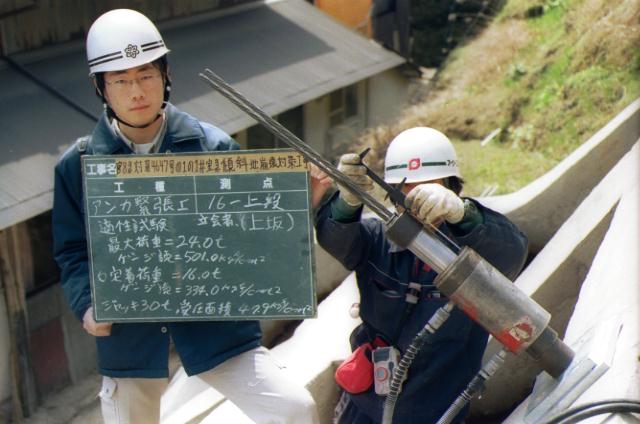

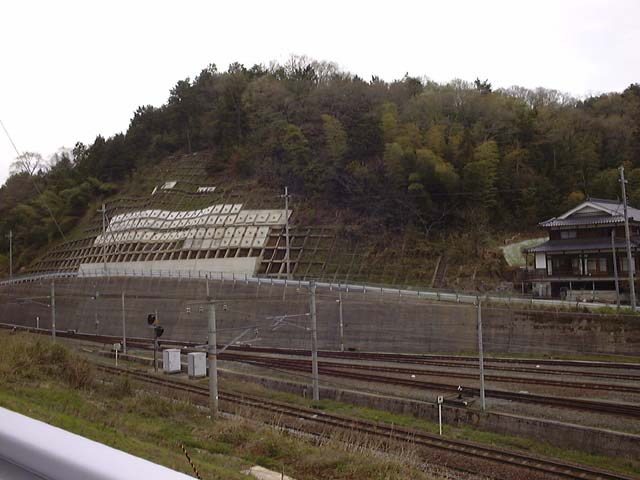

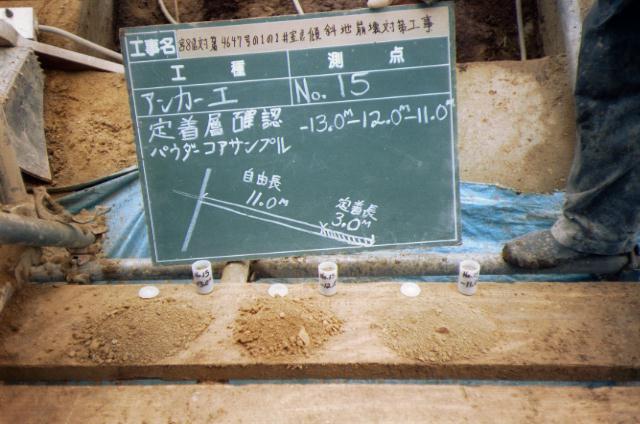

H8年施工　急傾斜地崩壊対策工事 概要：法枠・ロックアンカー工 　　　ＶＳＬ　Ｅ5-2 　　　削孔径　φ115 　　　Ｌ＝11.0〜14.0ｍ 　　　設計荷重＝16.0ｔ	定着層確認 パウダーコアサンプル 上段部には地下水無し	緊張試験の結果設計荷重ＯＫ

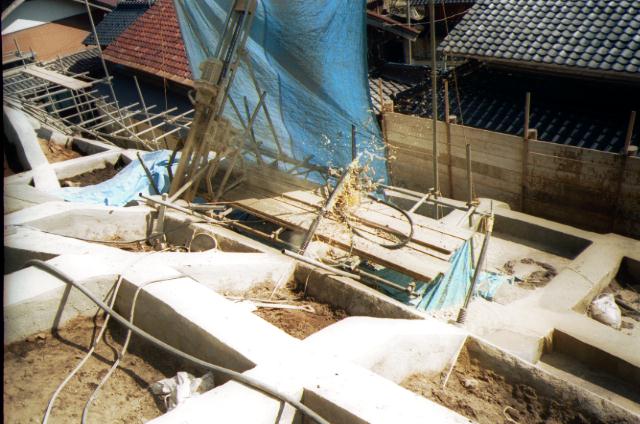

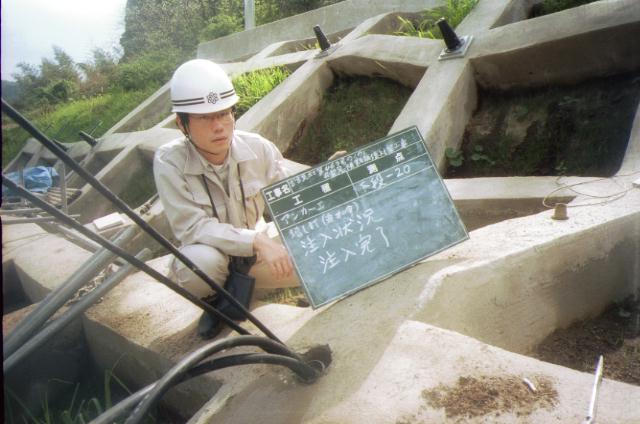

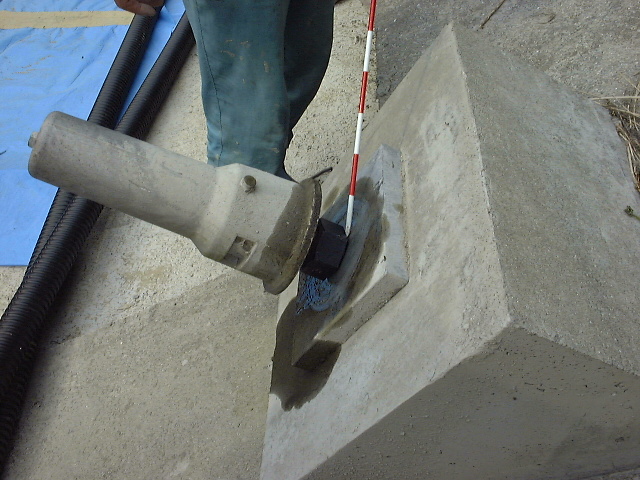

無水掘削孔中に隣りの孔からも多量の被圧水が噴出。	注入状況立会 考察 下段部で2本設計荷重未満で引き抜けた。 被圧水のいたずらでセメントミルクが希釈され、周面摩擦の抵抗値が当初設定を下回ったと考えられる。	対策工事　増打施工 ＥＧＳ　Ｄ23 設計荷重　16.0ｔ 当初設計　Ｌ＝14.0ｍ 　　　　　　　（自由長　11.0ｍ） 　　　　　　　（定着長　　3.0ｍ） 変更設計　Ｌ＝20.0ｍ 　　　　　　　（自由長　10.0ｍ） 　　　　　　　（定着長　10.0ｍ）

【　事故例 2　】	〜泥岩層定着によるトラブルの場合〜

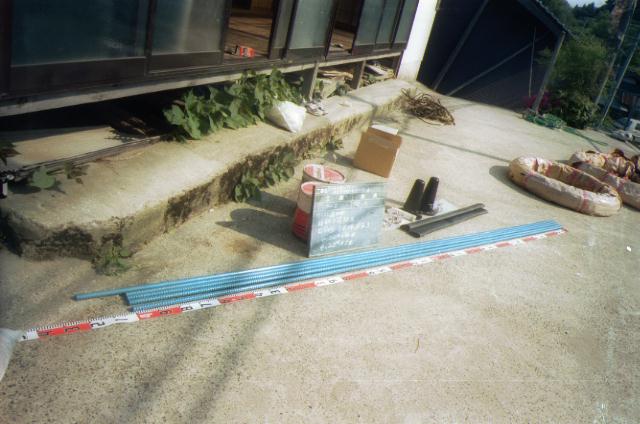

H10年施工　地すべり対策工事 概要：法枠・ロックアンカー工 　　　　ＳＥＥＥ　Ｆ20ＴＡ 　　　　削孔径　φ115 　　　　Ｌ＝12.6〜13.6ｍ　32本 　　　　設計荷重＝15.5ｔ	考察 地盤がシルト層〜泥岩層　 基本調査試験（引抜き試験）を実施しなかった為に、定着層泥岩の極限周面摩抵抗値の設定に違いがあった。	（社）地盤工学会基準 グラウンドアンカー設計・施工基準 　　　　　　　（ＪＧＳ・4101-2000） 　　　　　Ｐ115〜117 　　　　　Ｐ152〜154　　参照

【　事故例 3　】	〜削孔水によるトラブルの場合〜

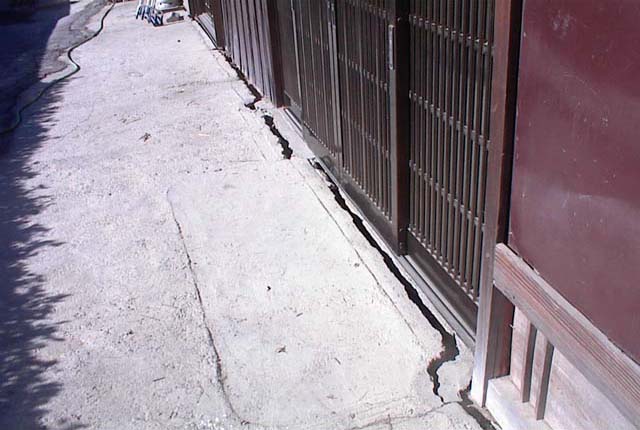

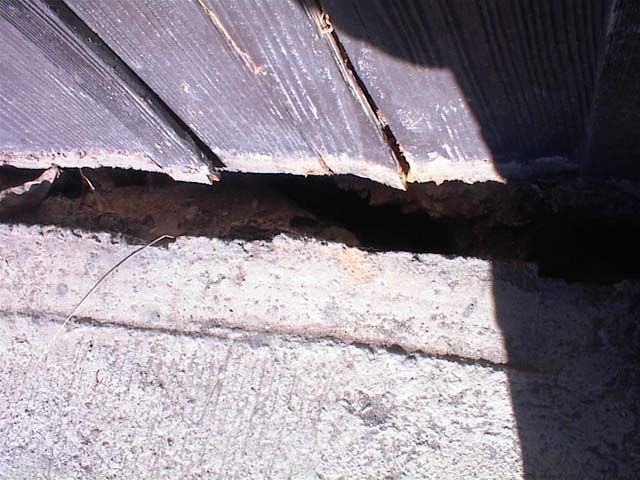

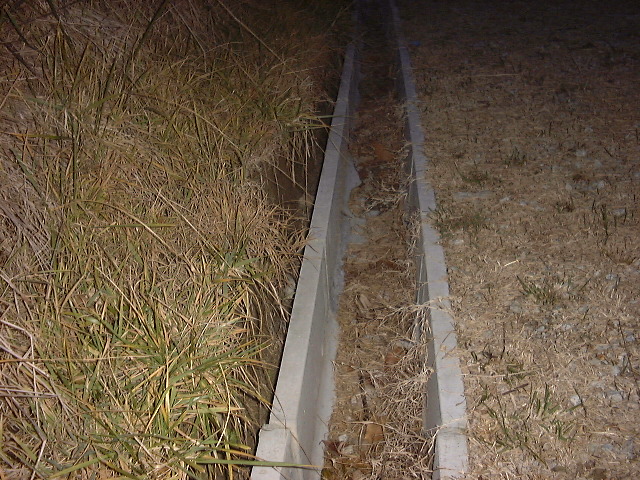

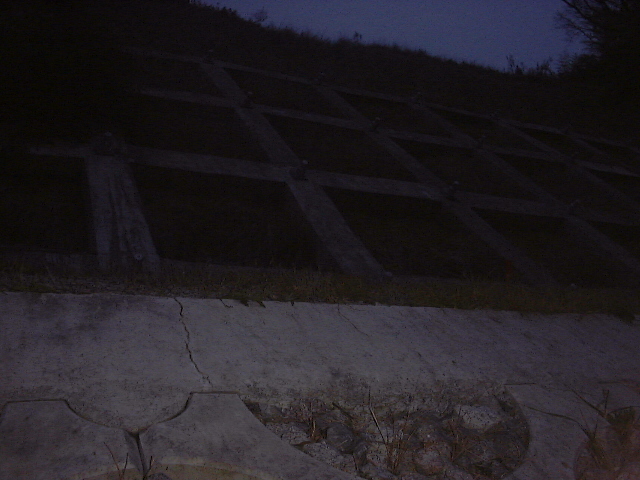

H10年施工　地すべり対策工事 概要：法枠・ロックボルト工 　　　Ｌ＝5.0ｍ　約50本 泥水掘による上部民家被災状況	ロックボルト工泥水掘による上部民家の被災状況 （Ｈ11年12月）	考察 多量の削孔水により、土砂の引込現象が起き、地盤沈下が起きている。 また、ロックボルトが定着層に根入出来ていないと考えられる。 　（最低1ｍ以上必要）

【　対策工事　】	〜削孔水によるトラブル対策〜

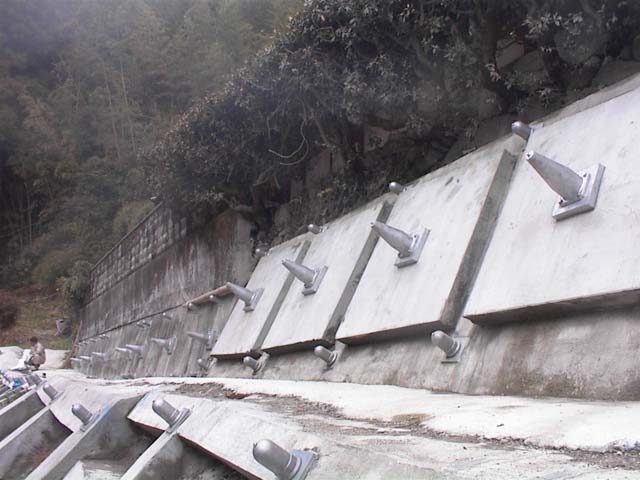

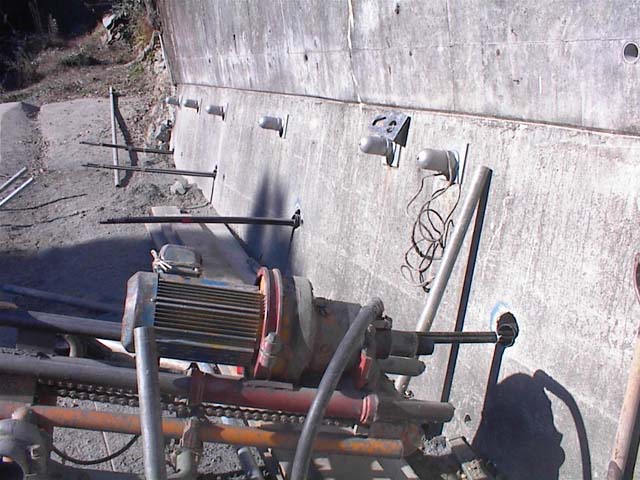

Ｈ12年施工　再対策工事 無水掘工法にて施工中 概要：ロックアンカー工 　　　ＶＳＬ　Ｅ5-2 　　　削孔径　φ115 　　　Ｌ＝11.0〜12.5ｍ　20本 　　　設計荷重＝21.0ｔ	無水掘工法により定着層の位置、及び厚層を確認し（-7.0〜8.5以深）施工した。 概要：擁壁ロックアンカー　　　6本 　　　　受圧板ロックアンカー　12本	再対策工事完成 現在　420ｔの力で民家を安定化。

【 事故例 4 】	〜定着長不足によるトラブルの場合〜

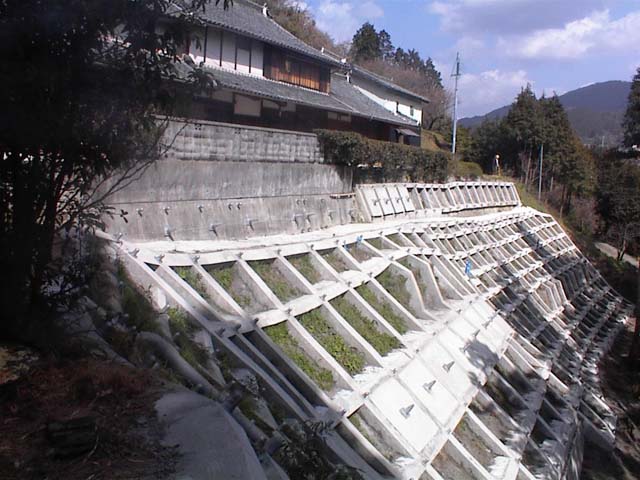

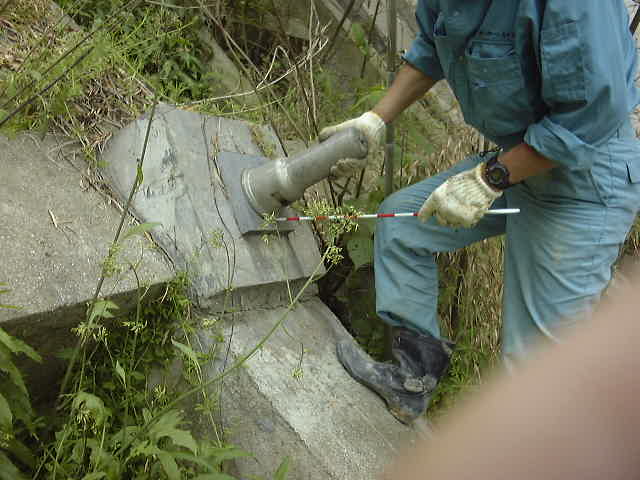

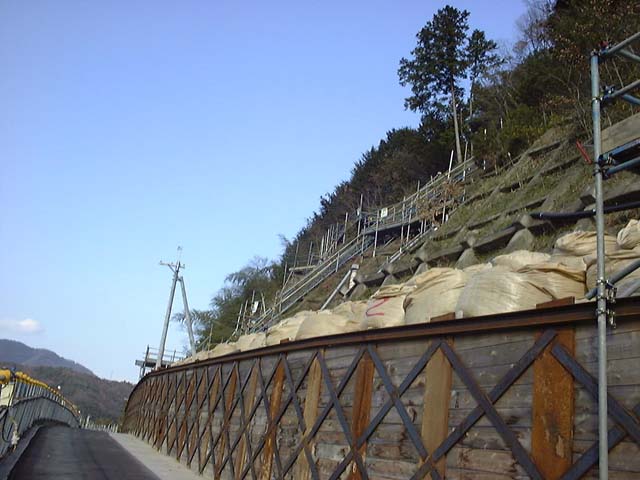

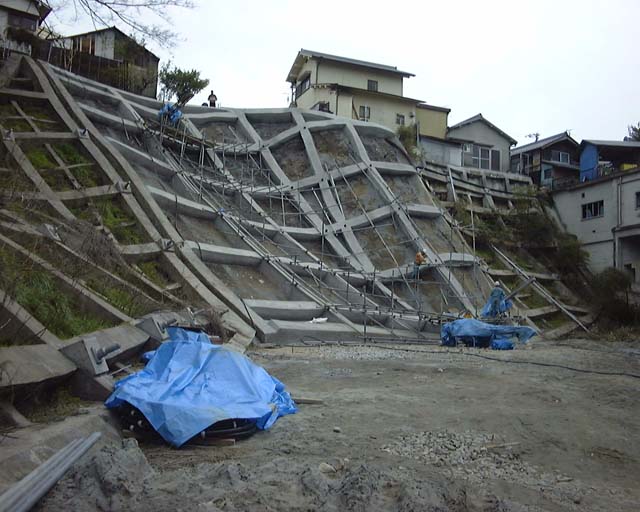

Ｓ63年施工　地すべり対策工事 概要：法枠・ロックボルト工 　　　Ｌ＝5.0ｍ　約300本 Ｈ11年6月29日の大雨にて被災 民家2軒も被災した	考察 ロックボルト長が短い為に定着層に根入出来ていない （最低1ｍ以上必要） 被災後、押え盛土の状態にて災害復旧設計待ち	Ｈ12年施工　災害復旧工事　完成 概要：災害査定　7900万 　　　Ｌ44ｍ×Ｗ44ｍ 　　　横ボーリング　7本 　　　受圧板ロックアンカー工　66本 　　　張コンクリート工一式 　　　応急工事構造物撤去一式

【 事故例 5 】	〜被圧地下水によるトラブルの場合〜

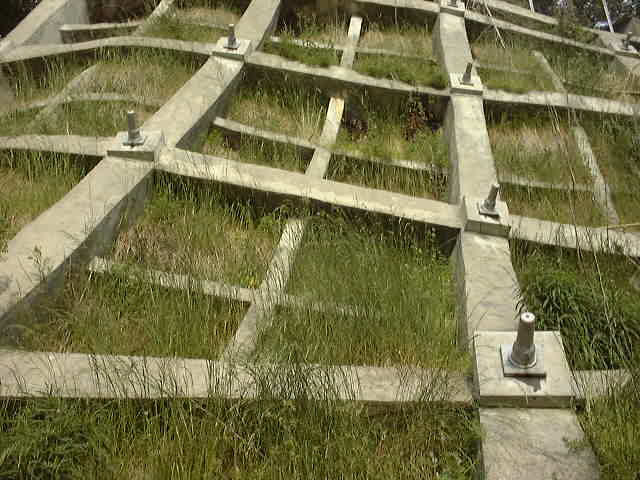

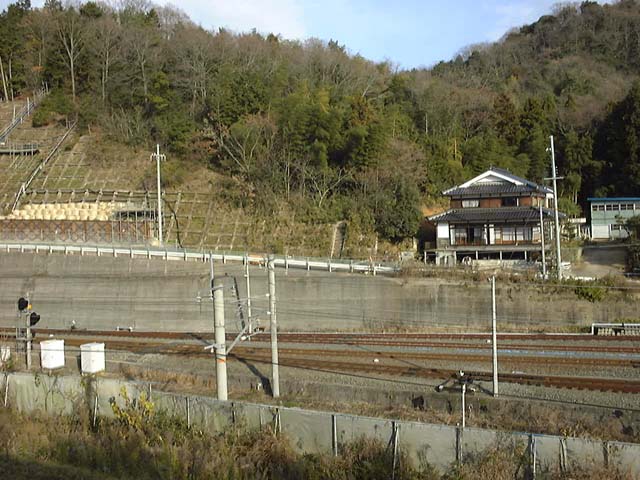

H8年施工　急傾斜地崩壊対策工事 概要：法枠・ロックアンカー工 　　　ＳＥＥＥ　Ｆ20ＴＡ　 　　　削孔径　φ115 　　　Ｌ＝　　　　　　30本 　　　設計荷重＝　15.5t	考察 泥水掘の為に地下水の有無、特に被圧地下水の把握が出来なかった。 注入後、セメントミルクが希釈され周面摩擦が不足したものと考えられる。

【 対策工事　】	〜被圧地下水によるトラブル対策〜

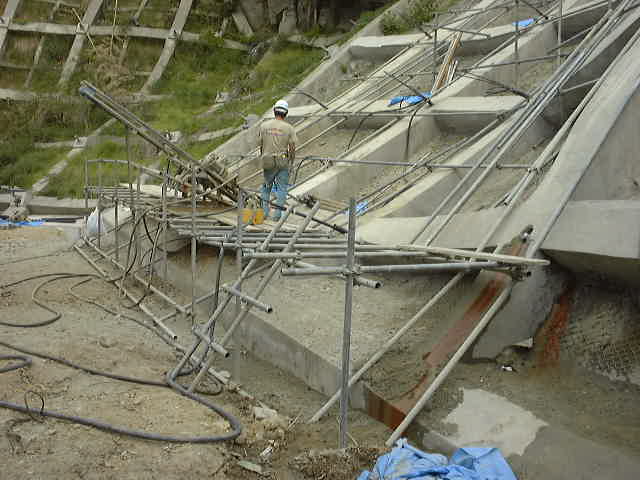

Ｈ12年工　急傾斜地崩壊対策工事 無水掘工法にて施工中 概要：法枠・ロックアンカー工 　　　ＶＳＬ　Ｅ5-2　 　　　削孔径　φ115 　　　Ｌ＝8.0〜10.0ｍ　22本 　　　設計荷重＝20.16ｔ	無水掘工法基本試験 無水掘試験削孔により地下水が多量に現認出来た為、排水ボーリング及びアンカー材料をＳＥＥＥ　Ｆ20ＴＡからＶＳＬ　Ｅ5-2へと変更し定着長を伸ばして施工した。	設計変更後工事完成 当初設計　　ＳＥＥＥＦ20ＴＡ 　　　　　　　　Ｌ＝8.0〜10.0ｍ 　　　　　　　　（自由長　5.0ｍ/6.0ｍ） 　　　　　　　　（定着長　3.0ｍ） 変更設計　　ＶＳＬ　Ｅ5-2 　　　　　　　　Ｌ＝8.0〜10.0ｍ 　　　　　　　　（自由長　4.0ｍ/5.0ｍ） 　　　　　　　　（定着長　4.0ｍ/5.0ｍ） 排水ボーリング工　　Ｌ＝7.0ｍ　1本
