| 無水掘工法と従来工法との足場数量比較 |
|
|
|
|
|
|
|
|
|
|
|

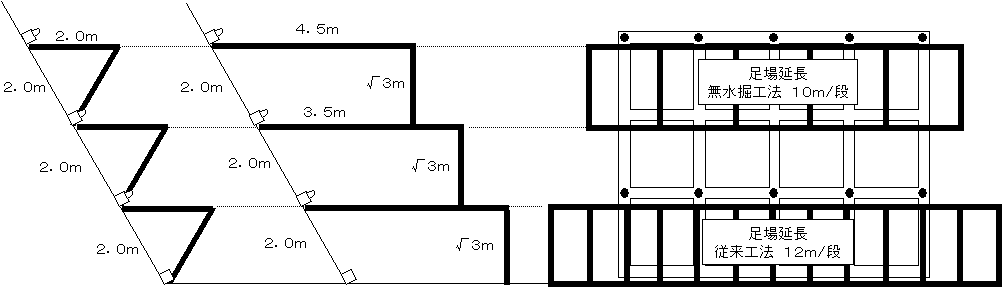

足場断面図 |
|
|
法枠展開図 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
無水掘工法 |
|
従来工法 |
|
|
|
|
|
|
|
| 現場条件 |
|
| 斜面勾配 |
６０° |
|
| 吹付法枠 |
Ｆ３００ ２０００×２０００ |
|
| 無水掘工法 |
足場幅 ２．０ｍ |
足場延長 １０ｍ/段 |
|
| 従来工法 |
足場幅 ４．５ｍ |
足場延長 １２ｍ/段 |
|
| 削孔本数 |
５列 × ３段 ＝ １５本 |
|
|
|
|
| 足場数量計算 |
|
|
| 無水掘工法 |
２．０ｍ×√３ｍ×１/２×１０ｍ/段×３段＝３０√３空m3 |
|
|
| 従来工法 |
（４．５ｍ＋３．５ｍ）×√３ｍ×１/２×１２ｍ×３段＝１４４√３空m3 |
|
|
| 足場数量比 |
|
| 無水掘工法：従来工法 ＝ ３０√３空m3：１４４√３空m3 ≒ １ ： ５ |
|
|
| したがって、無水掘工法は従来工法の約１/５の足場で施工できる。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
