| 新技術概要説明情報 | 登録No. | KK-990028 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 技術名称 | RC抗菌性樹皮繊維緑化工法 | 収集 年月日 |
1999.10.14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 登録年月日 | 1999.10.14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最終更新年月日 | 2002.06.06 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 収集整備局 | 近畿地方整備局 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 副 題 | 杉・桧の樹皮を特殊加工した100%自然素材のリサイクル環境保全型工法 | 開発年 | 1989 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 評価委員会 | 済 | 評価結果 | 一般工事 | 区分 | 工法 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 分 類 | レベル１ | レベル２ | レベル３ | レベル４ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 共通工 | 法面工 | 植生工 | 厚層基材吹付工 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| キー ワード |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 自由記入 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 開発目標 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 開発体制 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 開発会社 | 全国CC緑化協会 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 問合せ先 | 技術 | 会 社 | (株)相建エンジニアリング | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 担当部署 | 代表取締役 | 担当者 | 木越正司 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 住 所 | 〒553-0003 大阪市福島区福島1-5-16ナカジマ第2ビル | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ＴＥＬ | 06-6455-8711 | ＦＡＸ | 06-6455-8661 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 営業 | 会 社 | (株)相建エンジニアリング | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 担当部署 | 代表取締役 | 担当者 | 木越正司 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 住 所 | 〒553-0003 大阪市福島区福島1-5-16ナカジマ第2ビル | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ＴＥＬ | 06-6455-8711 | ＦＡＸ | 06-6455-8661 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 概要 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 〔目的
〕 法面緑化においては、従来機能である景観・法面保護を求めつつ、かつ現地発生材及び他産業から発生する産業廃棄物を利用する多くの工法が提案されている。 本技術は、産業廃棄物として扱われているスギ・ヒノキの樹皮を緑化基盤材に混合することにより、多機能性を有する緑化工法を目的としている。 〔利用効果 〕 産業廃棄物の減量化、及び、従来工法に比べ、基盤材の耐降雨、保水・保肥性等の土壌改良効果と、針葉樹の特性による防虫性・抗菌性が期待できる。 〔技術概要〕 本技術はスギ・ヒノキの樹皮を細かく繊維状に特殊加工し肥料などを混合した後、法面へ吹付ける工法で樹皮繊維は吹付け時に毛布状に絡み合い法面と一体化し、法面保護及び緑化基盤材として機能するものである。  RC抗菌性樹皮繊維 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 特徴 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ・植生基材吹付工t=5cmが、t=3cmで同等以上の機能を有する。 ・急傾斜緑化が可能。(最大法面勾配1:0.5、1:1.0より緩勾配では、ネット・ラス金網不要) ・土壌硬度30mm以上での緑化が可能。 ・土壌水分蒸発抑制力が大きい。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 施工方法 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 【1.施工機械】 吹付機は、湿式により混合した泥状の緑化基材をスクイズポンプで圧送し中間にコンプレッサーにより圧力を強力にして特殊ノズルを使用し、法面に基材の定着を図るものであり、スクイズポンプ方式を用いるものとします。 吹付機:AGD-4000SS エンジン型式:三井ドイツ/F3L-912 エンジン出力:42PS/1,800rpm ポンプ吐出量:200㍑/分 清水全揚程:MAX200m タンク容量4,000㍑ 【2.材料配合】 材料の配合は、下表に基づき行います。 材料を投入する際、特に野芝以外の種子を使用としたタンクは、施工前にタンク内・ホース・ノズル等を入念に洗浄し、下記の順に投入し一様なスラリー状となるように5分間以上十分撹拌を行います。 ①清水↓ ②養生材(ファイバー)↓ ③配合種子↓ ④肥料↓ ⑤抗菌性樹皮繊維↓ ⑥接合剤 以上

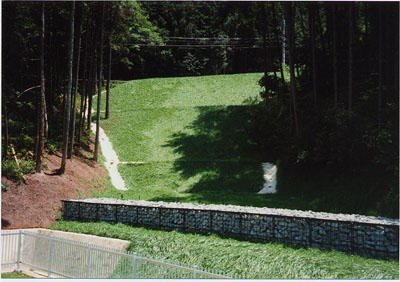

 法面緑化完成状況 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 施工単価 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 適用条件 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 摘要工種:法面保護工 摘要法面:切土、盛土法面 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 適用範囲 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 施工・使用上の留意点 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 土質条件・勾配・地盤の硬度及び年間降雨量により吹付厚の検討が必要。1:1.0を超える急斜面ではラス金網又は植生マットが必要。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 残された課題と今後の開発計画 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.課題 ①長期緑化機能維持に関するデータを全国から収集し、検証中である。 2.今後の開発計画 ①水質浄化にも摘要できるよう現在試験中である。 ②木質系舗装平板への利用により、施工実績を増やす。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 実験等実施状況 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 技術資料(別冊) ・透水性連続試験 ・土壌水分変化量 ・土壌温度試験(保温性) ・粉塵飛散量試験 ・荷重試験(緩速荷重試験・急速荷重試験) ・現地透水性試験 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 添付資料 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ①工法カタログ ②成分分析表 ③試験成績表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 活用の効果 | ||||
|---|---|---|---|---|
| 比較する従来技術 | 植生基材吹付工(厚層基材吹付) | |||
| 項 目 | 活用の効果 | 比較の根拠 | ||
| 経済性 |  向上( 39 %) |
 同程度 |
低下( %) |
植生基材吹付工t=5cm→RC工法吹きつけ3cmで同等機能。(RC工法ネットなし) |
| 工 程 | 短縮( 38 %) |
同程度 |
増加( %) |
ラス・植生ネット張りを必要としない。 |
| 品 質 | 向上 |
同程度 |
低下 |
樹皮繊維であり基盤材の流出低減・雑草の抑制 |
| 安全性 | 向上 |
同程度 |
低下 |
1:1.0より緩勾配ではネット不要となり安全性が高くなる。 |
| 施工性 | 向上 |
同程度 |
低下 |
1:1.0より緩勾配ではネット不要となり安全性が高くなる。 |
| 環 境 | 向上 |
同程度 |
低下 |
リサイクル |
| その他 | ||||
| 特許・実用新案 | ||||||
|---|---|---|---|---|---|---|
| 種 類 | 特許の有無 | 特許番号 | ||||
| 特 許 |
|
|||||
| 実用新案 |
|
|||||
| 評価・証明 | ||
|---|---|---|
| 建設技術評価 | 民間開発建設技術 | |
| 証明機関 | ||
| 番 号 | ||
| 証明年月日 | ||
| その他の制度等による証明 | ||
| 制度の名称 | ||
| 番 号 | ||
| 証明年月日 | ||
| 証明機関 | ||
| 証明範囲 | ||
| 実績件数 | |||
|---|---|---|---|
| 国土交通省 | その他公共機関 | 民間等 | |
| 12 件 | 87 件 | 21 件 | |
| 国土交通省の実績件数の内訳 | |||
| 技術活用 パイロット |
特定技術活用 パイロット |
試験 フィールド |
リサイクル モデル事業 |
| 0 件 | 0 件 | 0 件 | 0 件 |
| その他 |
|---|
|
|
| 参考文献 |
|---|
| 1. 道路土工,のり面工・斜面安定工指針(社)日本道路協会 2. JISハンドブック(財)日本規格協会 3. RC工法技術資料、全国CC緑化協会 |
